Q96、QZ96温度压力指示仪表
·用于直接指示4-20mA信号电量信号
·外形尺寸…………DIN43700
·符合船用规范和IEC标准
□特性
精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：96*96mm
仪表偏转角：Q96：90
QZ96：240
仪表标度尺：白色底黑色刻度如需设定值可划红线
仪表安装：用二个对角支架固定

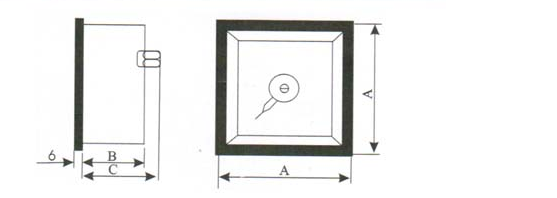

□开孔尺寸
|
型号
|
A（mm）
|
B(mm)
|
C(mm)
|
开孔（mm）
|
|
Q96
|
96
|
44
|
60
|
92*920.5
|
|
QZ96
|
96
|
53
|
69
|
92*920.5
|
重量：Q96：0.3kg
QZ96：20.35kg
□仪表规格：见下表
|
压力（Mpa/pai）
|
温度℃
|
|
|
0/0.16
0/0.25
0/0.4
0/0.6
0/1
0/1.6
|
0/25
0/40
0/60
0/100
0/160
0/400
|
-30/+70
0/100
0/150
0/200
0/250
0/750
|
