Q72-WTCA、Q72-WTCZA三相功率表
·对于三相或单相平衡或不平衡负载下有功功率的测量
·变换器内附
·外形尺寸……DIN43700
·符合船用规范和IEC标准
□特性
精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：72*72mm
仪表偏转角：Q72-WTCA：90
Q72-WTCZA：240
仪表标度尺：白色底黑色刻度如需设定值可划红线
额定频率：50HZ,60HZ
仪表安装：用四个对角支架固定
可以定做负功率10～20%刻度

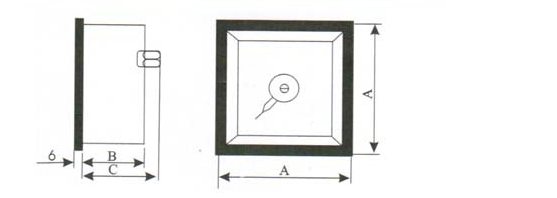

□开孔尺寸
|
型号
|
A（mm）
|
B(mm)
|
C(mm)
|
开孔（mm）
|
|
Q72-WTCA
|
72
|
44
|
60
|
68*68+0.5
|
|
Q72-WTCZA
|
72
|
53
|
69
|
68*68+0.5
|
重量：Q72-WTCA：0.25kg
Q72-WTCZA：0.35kg
变换器：1.4kg
□测量范围：见下表
|
测量范围
|
额定电压
|
额定电流
|
|
见附表1
见附表2
|
100V
220V
380V
380/100V
|
5A./5A
|
